MEP integráció a moduláris acélrendszerekben
Bevezetés: Miért határozza meg a MEP integráció a moduláris teljesítményt?
A moduláris acélrendszerekben a mechanikai, elektromos és vízvezeték-rendszerek (MEP) integrációja nem másodlagos koordinációs feladat-, hanem meghatározó tényező, amely meghatározza, hogy a moduláris felépítés teljesíti-e a sebességre, minőségre és kiszámíthatóságra vonatkozó ígéreteit.
A hagyományos helyben épített acélszerkezetekkel ellentétben, ahol az MEP-rendszereket gyakran a szerkezeti vázszerkezet befejezése után szerelik fel, a moduláris acélkonstrukciók megkövetelik a MEP-elemek tervezését, összehangolását, és gyakran a gyári{1}}gyári modulokba való beépítését. Ez a változás alapvetően megváltoztatja a struktúra és a szolgáltatások közötti kapcsolatot, sokkal nagyobb hangsúlyt fektetve a pontosságra, a korai koordinációra és a rendszerszintű gondolkodásra.
Ez a cikk a MEP-rendszerek moduláris acélszerkezetekbe történő integrálásával kapcsolatos műszaki kihívásokat, mérnöki elveket és bevált gyakorlatokat tárja fel, a hosszú távú teljesítményre és a megépíthetőségre összpontosítva.

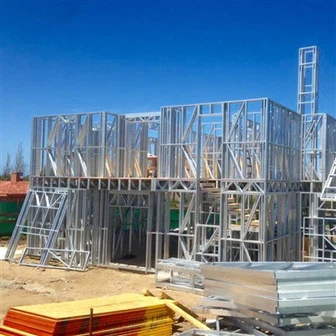

Strukturális – MEP kölcsönös függőség a moduláris acélrendszerekben
Rögzített geometria és korlátozott tolerancia
A moduláris acélrendszereket rögzített geometriák határozzák meg. Amint a modulok elhagyják a gyárat, a beállítási lehetőségek minimálisak. Ez a megszorítás azt jelenti, hogy az MEP-útválasztásnak pontosan illeszkednie kell a szerkezeti elemekhez, nyílásokhoz és csatlakozási zónákhoz.
A nem megfelelő koordináció a következőkhöz vezethet:
Zavar a csatornák, csövek és acélelemek között
Csökkent szerkezeti kapacitás a túlzott behatolások miatt
Helyszíni átdolgozás, amely aláássa a moduláris hatékonyságot
Az EP-integrációt ezért a tervezési szakaszban kell megoldani, nem pedig az építkezésre halasztani.
A MEP összetevőinek teherhordó hatásai-
Bár az MEP-rendszereket általában nem{0}}strukturálisnak minősítik, súlyuk és dinamikus viselkedésük befolyásolja a szerkezeti tervezést.
Példák:
Nagy HVAC egységek, amelyek koncentrált terhelést jelentenek
A függőleges vízvezeték-kötegek növelik a modulok halmozott súlyát
A szerkezeti teljesítményt befolyásoló mechanikai berendezések rezgései
A moduláris acélrendszereknél ezekkel a hatásokkal számolni kell a szerkezeti terhelési pályán belül, különösen akkor, ha a MEP alkatrészeket gyárilag telepítik.
Tervezési koordinációs stratégiák
Korai multidiszciplináris integráció
A sikeres MEP-integráció a szerkezeti mérnökök, a MEP-mérnökök és a moduláris rendszertervezők közötti korai együttműködéssel kezdődik. A szekvenciális tervezési megközelítések összeegyeztethetetlenek a moduláris felépítéssel.
A legfontosabb koordinációs prioritások a következők:
Megosztott referenciarácsok és nullapontszintek
Meghatározott MEP zónák a szerkezeti modulokon belül
Megállapodott behatolási helyek és méretek
A korai döntések csökkentik a későbbi konfliktusokat és megőrzik a strukturális integritást.
Digitális modellezés és ütközésészlelés
A fejlett digitális modellezés kritikus szerepet játszik a moduláris MEP-integrációban. A háromdimenziós koordinációs modellek lehetővé teszik a csapatok számára, hogy vizualizálják a térbeli kapcsolatokat és azonosítsák a konfliktusokat, mielőtt elkezdenék a gyártást.
A digitális eszközök azonban csak akkor hatékonyak, ha fegyelmezett mérnöki munkafolyamatok támogatják őket. A modelleknek reális tűréseket, telepítési követelményeket és karbantartási távolságokat kell tükrözniük, nem pedig idealizált geometriát.
Szerkezeti áttörések és nyílások
A behatolások hatása a szerkezeti teljesítményre
Az acélgerendákon, oszlopokon vagy padlórendszereken keresztüli áthatolás gyakran szükséges az MEP szolgáltatások irányításához. Minden egyes behatolás megváltoztatja a feszültségeloszlást, és csökkenti a hatékony keresztmetszeti területet-.
A moduláris acélrendszereknél az ellenőrizetlen behatolások veszélyeztethetik:
Teherbírás-
Tűzállóság
Fáradtsági teljesítmény
Ennek eredményeként a behatolási helyeket meg kell tervezni, nem pedig rögtönözni.
Az európai parlamenti képviselők megnyitásának szabványosítása
Az egyik hatékony stratégia a MEP-nyílások szabványosítása a modulok között. Az ismételhető behatolási minták meghatározásával a gyártók:
A gyártás egyszerűsítése
A minőség-ellenőrzés javítása
Csökkentse a szerkezeti változékonyságot
A szabványosítás a jövőbeni módosításokat és karbantartásokat is megkönnyíti.
Függőleges MEP elosztás moduláris rendszerekben
A halmozott modulok közötti igazítás
A több-szintes moduláris acélépületekben a függőleges MEP-rendszereknek pontosan illeszkedniük kell az egymásra rakott modulokhoz. Még a kisebb méreteltérések is megzavarhatják a szolgáltatás folytonosságát.
A kritikus szempontok a következők:
Tolerancia halmozódás a modul interfészek között
Csatlakozási rugalmasság függőleges felszállókhoz
Tűz- és akusztikai elválasztás a modulcsatlakozásoknál
A függőleges igazítás gyakran az egyik legnagyobb kihívást jelentő szempont a moduláris MEP-integrációban.
Szervizzónák és aknák
A dedikált szervizzónák vagy integrált aknák szabályozott útvonalakat biztosítanak az MEP rendszerek számára. A moduláris acélrendszereknél ezeket a zónákat szerkezetileg be kell építeni, és össze kell hangolni az emelési és rakásos műveletekkel.
A jól{0}}megtervezett szolgáltatási zónák növelik a megbízhatóságot, és leegyszerűsítik a telepítést és a hosszú távú karbantartást{1}}.
Vízszintes MEP elosztó és mennyezeti rendszerek
Integráció padló- és mennyezeti szerelvényekkel
A vízszintes MEP-elosztás jellemzően mennyezeti nyílászárókon vagy emelt padlós rendszereken belül történik. A moduláris acélszerkezeteknél ezeket a tereket gyakran korlátozzák a szállítási magasság és a szerkezeti mélység.
A tervezőknek egyensúlyban kell lenniük:
Szerkezeti hatékonyság
EP-képviselői kapacitás
Építészeti követelmények
Ez az egyensúly megköveteli a gerendamélység, a padlórendszerek és a szolgáltatási útvonal gondos összehangolását.
Hozzáférés és karbantarthatóság
Az MEP-rendszerekhez folyamatos hozzáférés szükséges az ellenőrzéshez és javításhoz. A moduláris acélrendszereknek tartalmazniuk kell hozzáférési paneleket, eltávolítható mennyezeti szakaszokat és üzemi távolságokat anélkül, hogy a szerkezeti vagy tűzvédelmi teljesítményt veszélyeztetnék.
A karbantarthatóságot tervezési kritériumként kell kezelni, nem utólagos gondolatként.
Tűz-, akusztikai és termikus megfontolások
Tűzelválasztás és EP-behatolás
A moduláris acélépületekben gyakoriak a tűzálló{0}}szerelvények. Az ezeken a szerelvényeken keresztüli MEP-behatolásoknak meg kell őrizniük a tűzállóságot a jóváhagyott részletek és anyagok révén.
A tűzvédelmi követelmények korai beépítésének elmulasztása költséges újratervezést vagy nem megfelelő -megfelelőséget eredményezhet.
Akusztikus szigetelés
A mechanikus berendezések és a csövek acélvázon keresztül továbbíthatják a zajt és a rezgést. A moduláris rendszerekben, ahol az alkatrészek szorosan integrálódnak, az akusztikus szabályozás különösen fontos.
A hatékony stratégiák a következők:
Szigetelő tartók berendezésekhez
Rugalmas csatlakozások csővezetékekhez
A zajra{0}}érzékeny helyek elkülönítése
Gyári telepítés vs. helyszíni-befejezés
A gyárilag{0}}telepített MEP-rendszerek előnyei
A MEP rendszerek gyári telepítése számos előnnyel jár:
Továbbfejlesztett minőség-ellenőrzés
Csökkentett{0}}a helyszíni munkaerő
Rövidebb építési ütemterv
A gyári telepítés azonban növeli a precizitás fontosságát, mivel a hibákat a modulok leszállítása után nehéz kijavítani.
Hibrid telepítési megközelítések
Egyes rendszerek hibrid megközelítést alkalmaznak, ahol az elsődleges MEP-infrastruktúrát a gyárban telepítik, míg a végső csatlakozások és az üzembe helyezés a helyszínen történik-.
Ez a megközelítés rugalmasságot biztosít, miközben megőrzi a moduláris felépítés számos előnyét.
Szállítási és összeszerelési korlátok
Az MEP alkatrészek védelme szállítás közben
A MEP komponensei szállítás közben sérülékenyek. Megfelelő védelem szükséges a sérülések, eltolódások vagy szennyeződések elkerülése érdekében.
A tervezőknek figyelembe kell venniük a szállítási{0}}erőket, és védelmi intézkedéseket kell beépíteniük a modulok tervezésébe.
Toleranciakezelés a modulinterfészeknél
A modul-interfészeken lévő MEP-csatlakozásoknak a teljesítmény megőrzése mellett figyelembe kell venniük a kisebb illesztési hibákat. Általában hajlékony csatlakozókat, tágulási kötéseket és állítható szerelvényeket használnak.
A tűréskezelés elengedhetetlen a megbízható rendszerintegráció biztosításához az összeszerelés során.
Hosszú távú-teljesítmény és alkalmazkodóképesség
Jövőbeni módosítások és rendszerfrissítések
Az épületek idővel fejlődnek. A moduláris acélrendszereknek lehetővé kell tenniük a jövőbeni MEP módosításokat a szerkezeti integritás veszélyeztetése nélkül.
A szabványos szolgáltatási zónák, a hozzáférhető útválasztás és az egyértelmű dokumentáció támogatják a hosszú távú{0}} alkalmazkodóképességet.
Életciklus-perspektíva
A MEP integráció nemcsak a kezdeti konstrukciót érinti, hanem a működési hatékonyságot, a karbantartási költségeket és az épület élettartamát is. Az életciklus-perspektíva biztosítja, hogy a rövid távú{1}}hatékonyság ne ássa alá a hosszú távú{2}}teljesítményt.
Következtetés: Az európai parlamenti képviselők integrációja mint alapvető mérnöki tudományág
A MEP integrációja a moduláris acélrendszerekbe összetett mérnöki kihívás, amely a szerkezet, a szolgáltatások és a gyártás metszéspontjában áll. Sikere a korai koordináción, a precízen{1}}vezérelt tervezésen és a rendszer interakcióinak világos ismeretén múlik.
Ahogy a moduláris acélszerkezet tovább terjed, a hatékony EP-integráció egyre inkább meghatározza a projekt sikerét. Ha a szerkezetet és a szolgáltatásokat egységes rendszerként kezelik, nem pedig különálló diszciplínákként, a moduláris acélépületek teljes potenciálját kiaknázzák a hatékonyság, a minőség és a megbízhatóság terén.
